Nachrüstung eines Außenwandkamins für einen Kaminofen am Fertighaus

An einem Fertighaus in Bayreuth sollte ein Kaminofen nachgerüstet werden. Da kein geeigneter Schornstein zur Verfügung stand, musste eine neue Abgasanlage außen am Gebäude geplant und montiert werden.

Bei der Wanddurchführung waren die besonderen Anforderungen der Fertighauskonstruktion zu berücksichtigen. Gleichzeitig musste die Schornsteinhöhe an die aktuellen Ableitbedingungen angepasst werden.

Als Lösung wurde ein doppelwandiger Edelstahl-Außenwandkamin gewählt. Die Durchführung durch die Außenwand wurde als fachgerechte Brandschutzdurchführung für die vorhandene Fertighauskonstruktion ausgeführt.

Die erforderliche Mündungshöhe wurde auf Grundlage der Ableitbedingungen nach VDI 3781 Blatt 4 ausgelegt. Dadurch konnte der Schornstein so positioniert und dimensioniert werden, dass die Abgase sicher über das Dachniveau abgeführt werden.

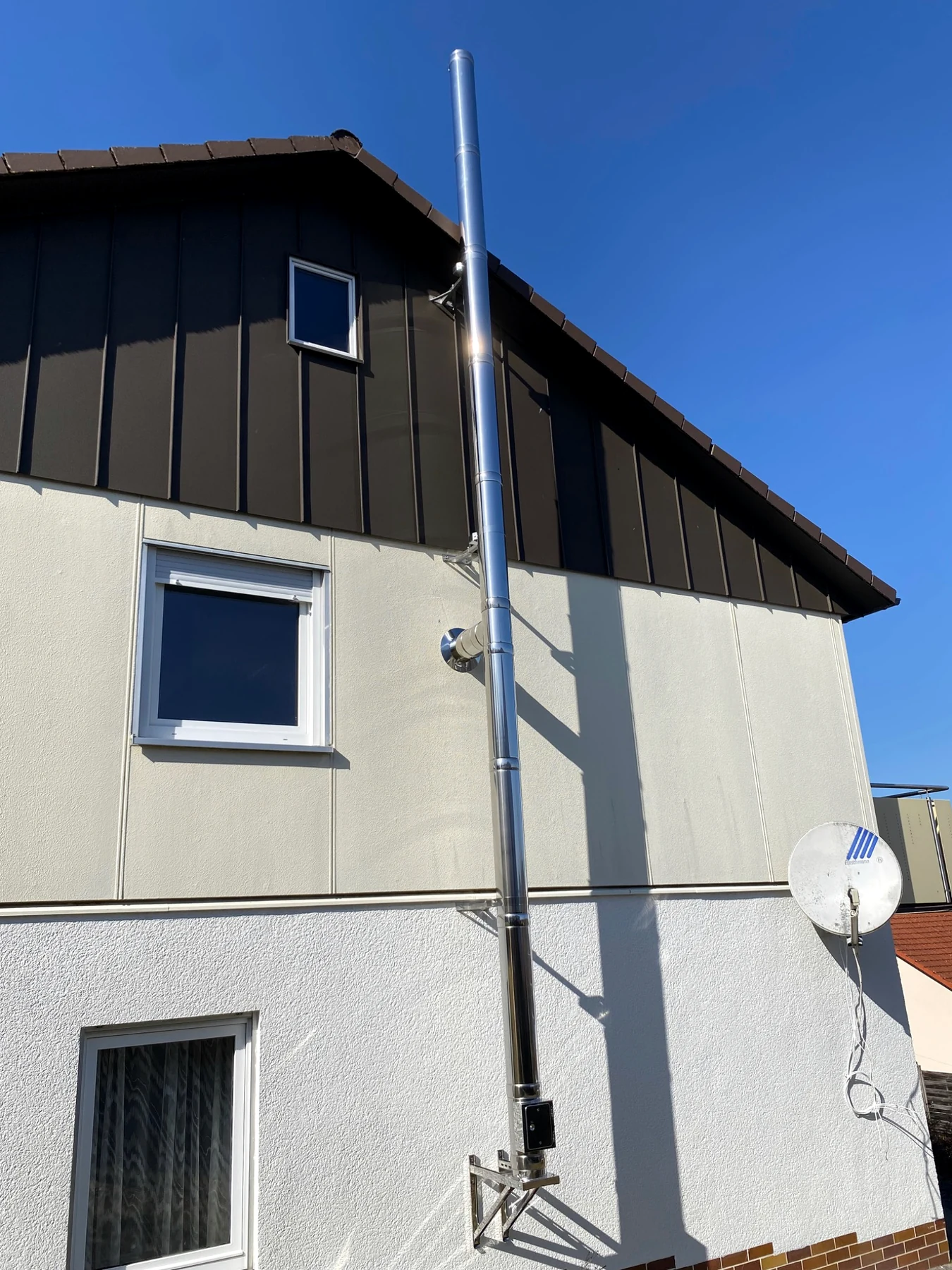

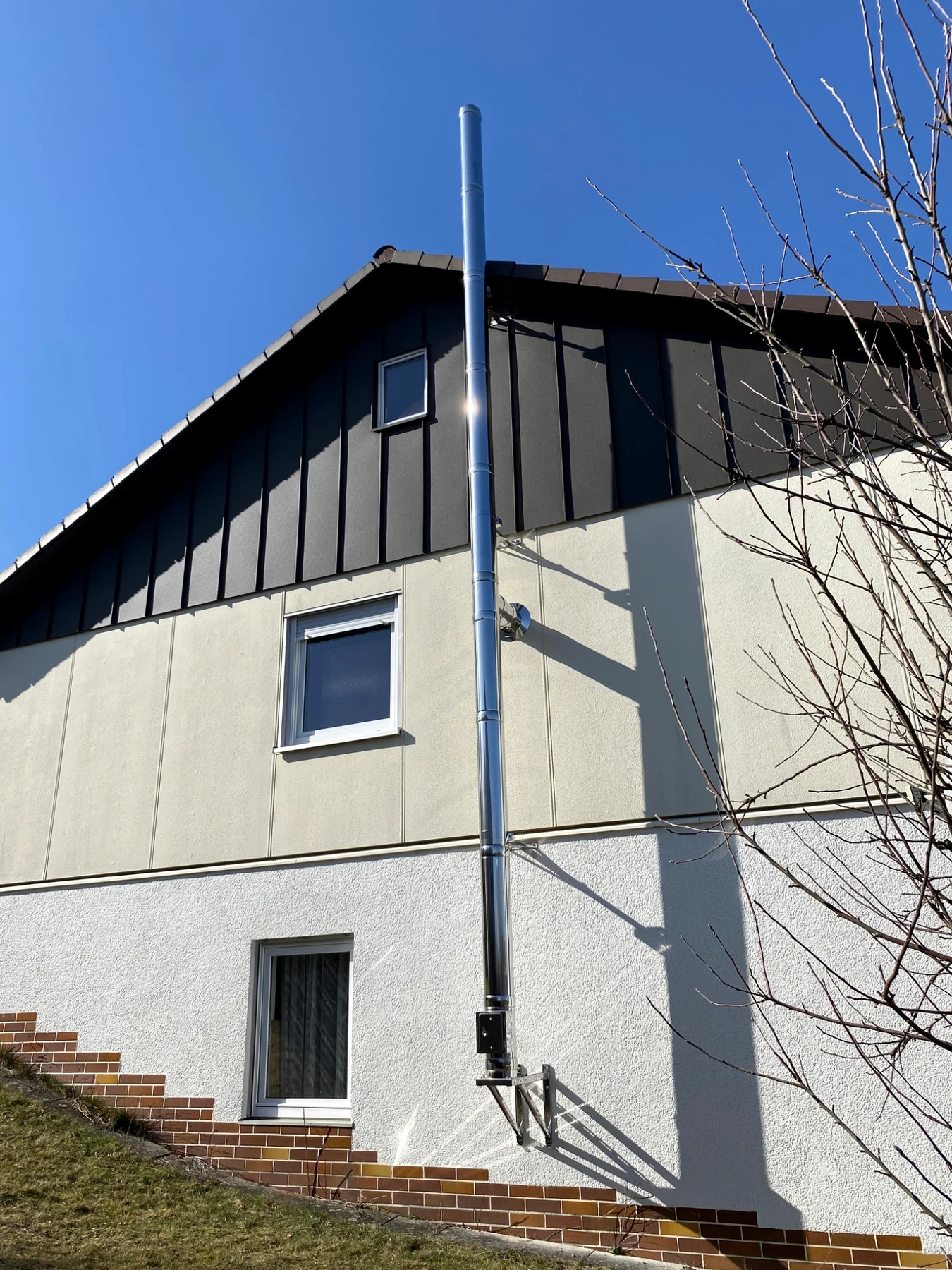

Der Edelstahlkamin wurde auf einer tragfähigen Wandkonsole aufgebaut und mit abgestimmten Wandhaltern an der Fassade befestigt. Der Anschluss für den Kaminofen wurde durch die Außenwand geführt und an das doppelwandige Schornsteinsystem angebunden.

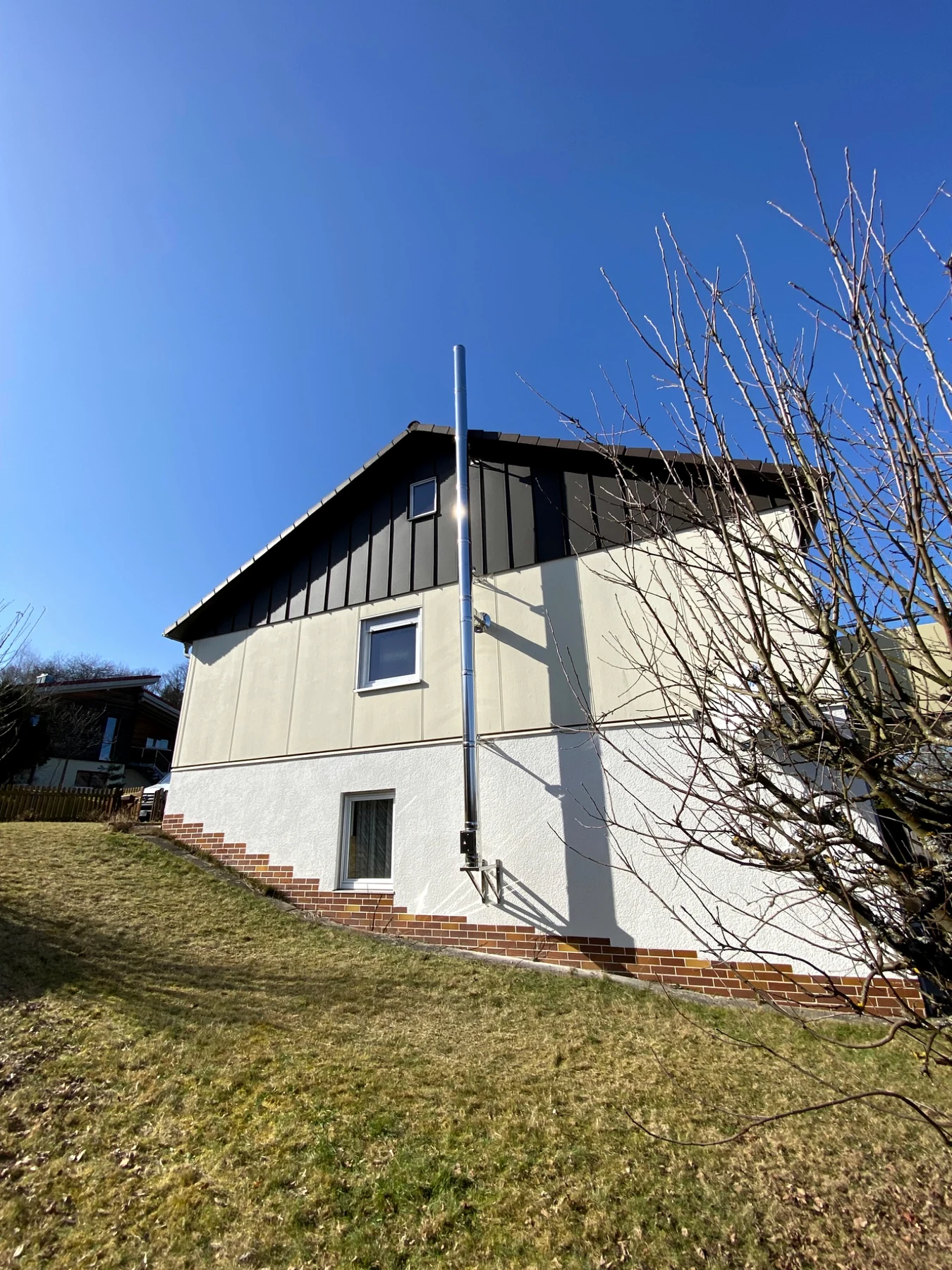

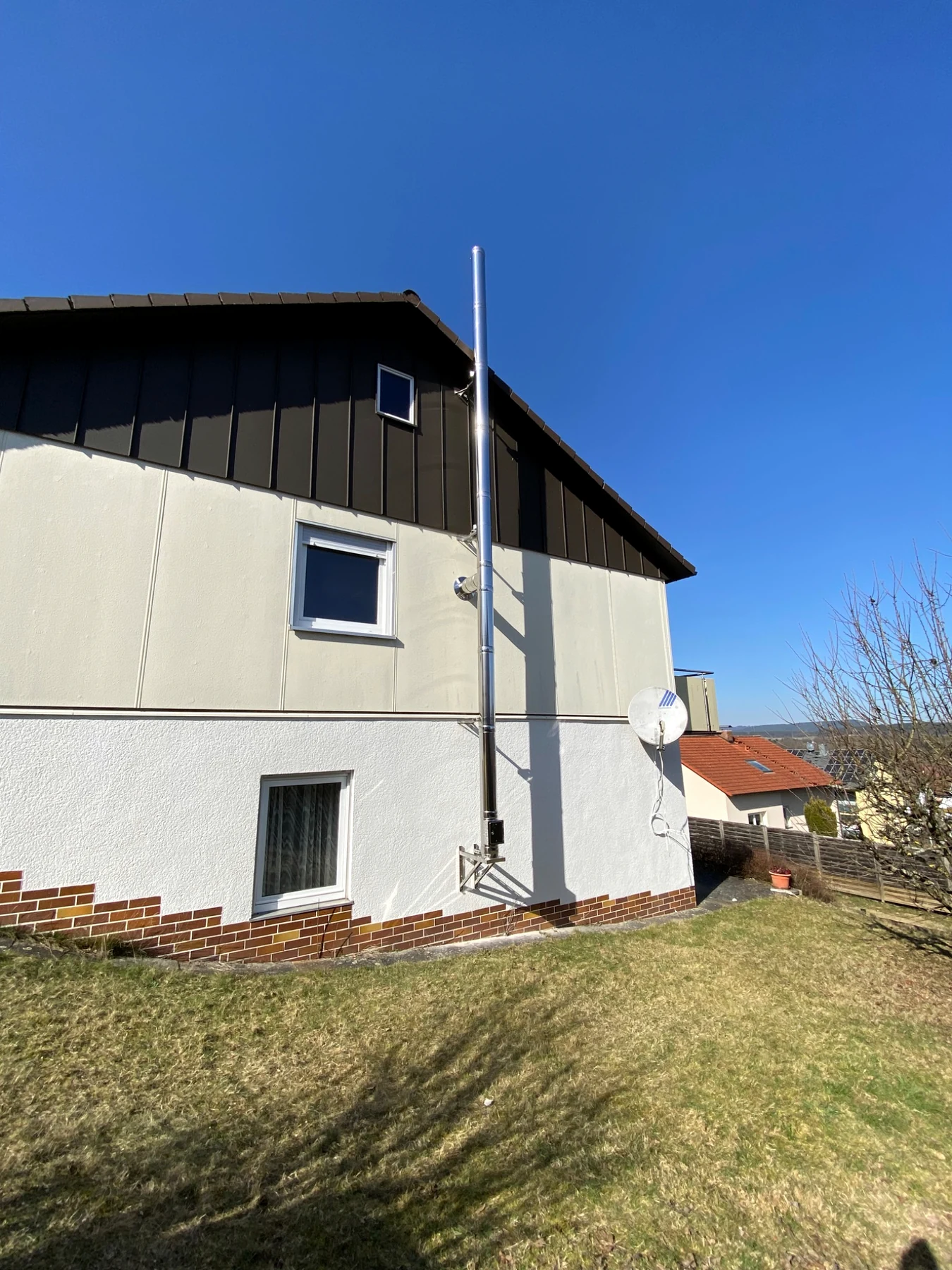

Die senkrechte Führung entlang des Giebels ermöglicht eine klare, platzsparende Lösung, ohne den Innenraum des Gebäudes mit einem zusätzlichen Schornsteinschacht zu belasten.

• Planung des doppelwandigen Außenwandkamins
• Auslegung der Schornsteinhöhe nach VDI 3781 Blatt 4
• Brandschutzdurchführung durch die Fertighauswand
• Montage auf einer tragfähigen Wandkonsole
• Befestigung mit abgestimmten Wandhaltern
• Anschlussmöglichkeit für einen Kaminofen

Mit dem neuen doppelwandigen Außenwandkamin steht für den geplanten Kaminofen eine vollständige und dauerhaft nutzbare Abgasanlage zur Verfügung.

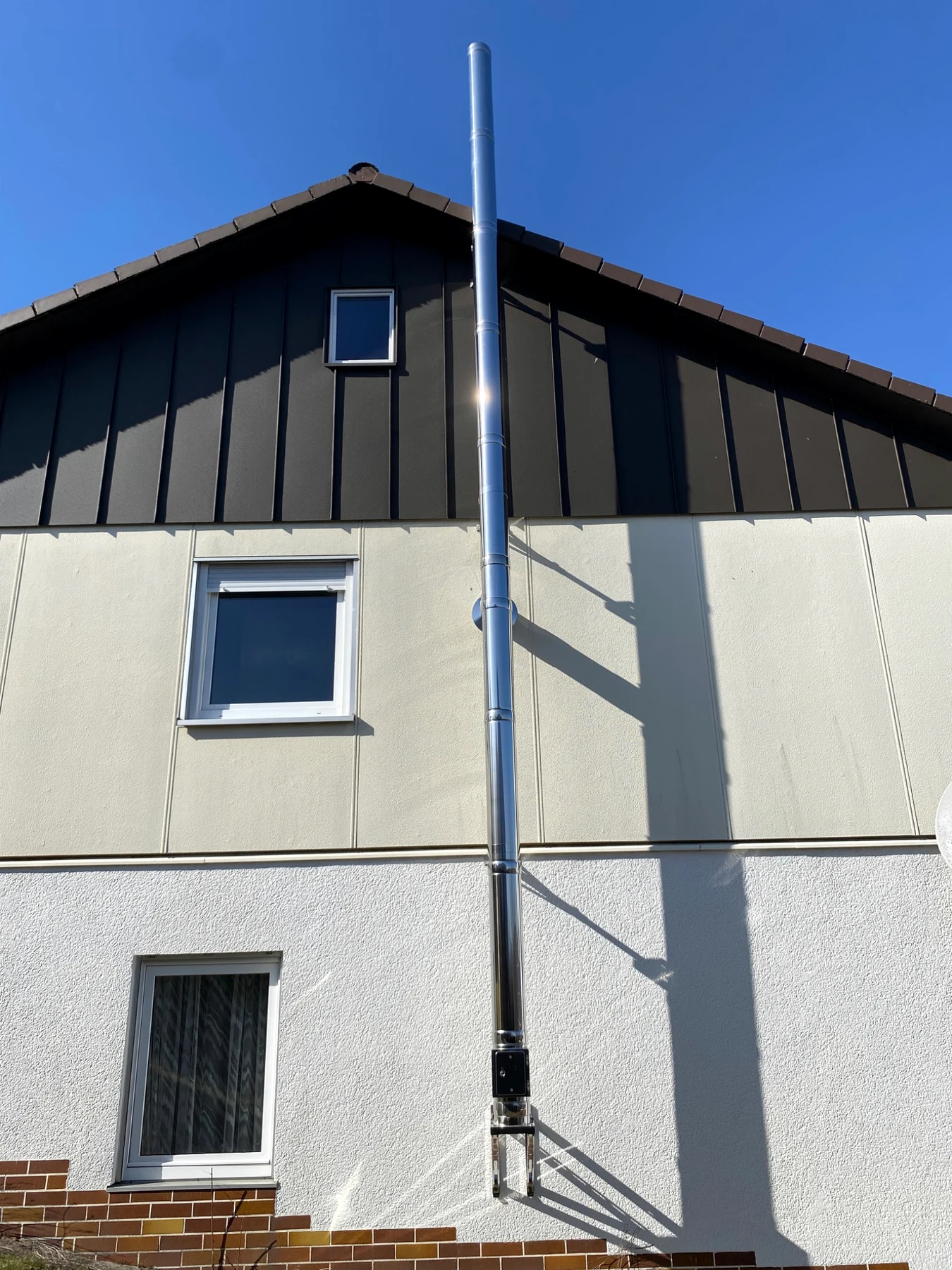

Die schlanke Edelstahlkonstruktion fügt sich klar in die Giebelfassade ein. Die Brandschutzdurchführung und die nach den Ableitbedingungen ausgelegte Mündungshöhe bilden gemeinsam eine technisch abgestimmte Gesamtlösung.
