Freistehender Stahlschornstein für eine 20-MW-Heizzentrale

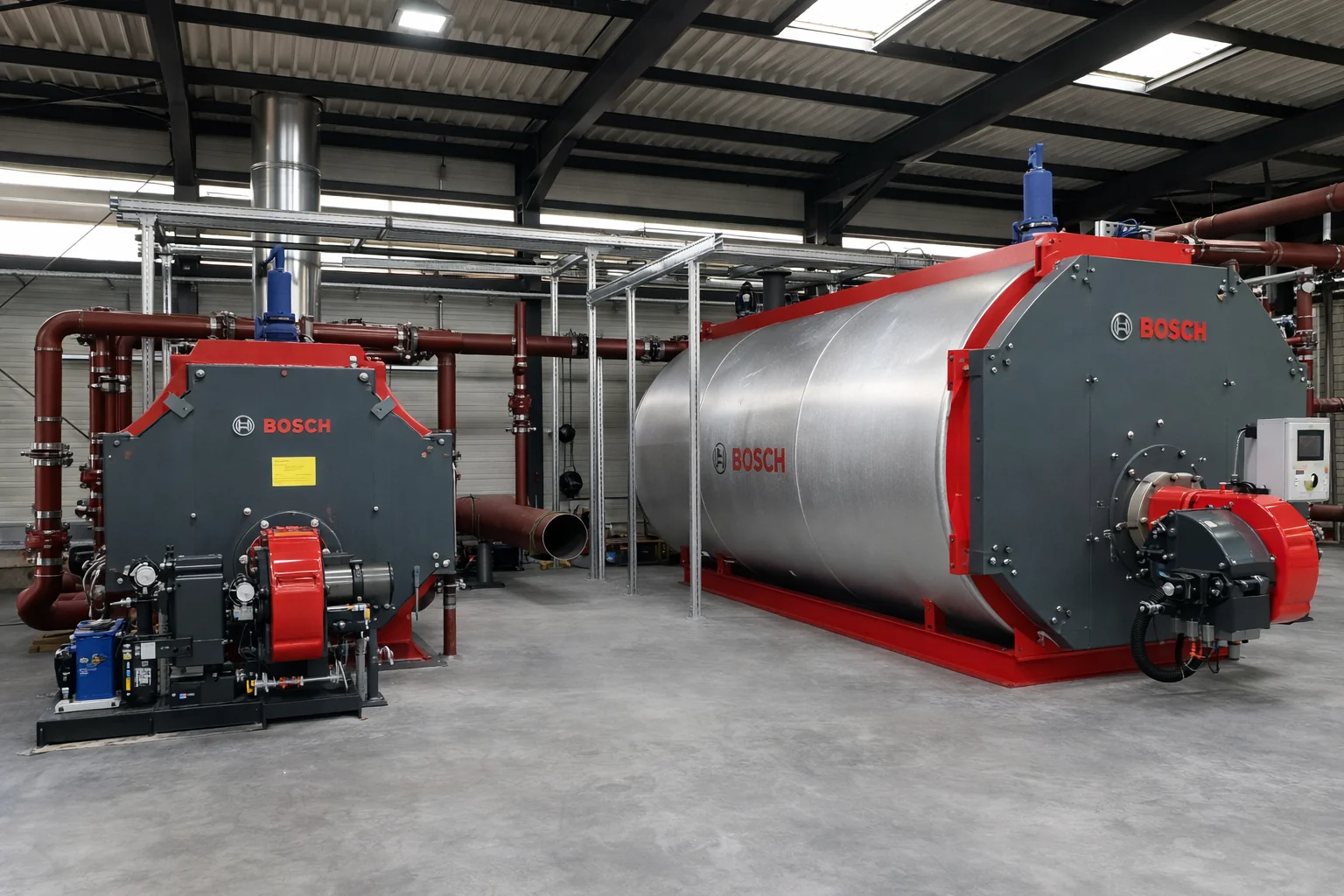

Für den Neubau einer großen Energie- und Heizzentrale musste die komplette Abgasanlage für zwei leistungsstarke Dampfkessel realisiert werden. Die Kessel verfügen über 8 MW und 12 MW Leistung und stellen entsprechend hohe Anforderungen an Abgasführung, Betriebssicherheit und Dauerhaltbarkeit.

Die Anlage musste große Abgasmengen zuverlässig ableiten, unterschiedliche Abgasströme getrennt führen und zugleich die thermischen, statischen und schalltechnischen Anforderungen einer industriellen Heizzentrale erfüllen.

Als zentrale Lösung wurde ein 32 Meter hoher freistehender Stahlschornstein mit vier getrennten Innenrohren geplant. Die Innenrohre mit Durchmessern von 800 mm, 630 mm sowie zweimal 180 mm ermöglichen eine sichere und voneinander getrennte Führung der unterschiedlichen Abgasströme.

Der Schornstein wurde zweiteilig ausgeführt und für Wartungs- und Inspektionsarbeiten mit zwei umlaufenden 360°-Kopfbühnen sowie einer Sicherheitsleiter ausgestattet. Ergänzend waren rund 35 Meter geschweißte Abgasrohrleitungen und Schalldämpfer in das Gesamtsystem zu integrieren.

Stadter Kamintechnik übernahm die komplette Umsetzung der Abgasanlage. Der freistehende Stahlschornstein wurde in zwei Segmenten geliefert und mit geeigneter Hebetechnik vor Ort aufgerichtet und montiert.

Anschließend wurden die vier Innenrohre eingebunden und die beiden Dampfkessel über rund 35 Meter geschweißte Abgasrohrleitungen mit dem Schornstein verbunden. In die Abgasstrecken integrierte Schalldämpfer reduzieren die Geräuschemissionen und unterstützen den dauerhaft sicheren Anlagenbetrieb.

Die Montage erfolgte abgestimmt auf die statischen Anforderungen des Schornsteins, die räumlichen Gegebenheiten der Heizzentrale und die technischen Schnittstellen der Kesselanlage.

• Planung der Abgasanlage für zwei Dampfkessel
• Lieferung des freistehenden Stahlschornsteins
• Montage des 32 Meter hohen Industrieschornsteins
• Integration von vier getrennten Innenrohren
• Montage von zwei umlaufenden 360°-Kopfbühnen
• Installation einer Sicherheitsleiter
• Montage von rund 35 Metern geschweißter Abgasrohrleitung
• Integration der Schalldämpfer

Mit dem neuen Abgassystem entstand eine leistungsfähige und langlebige Lösung für die 20-MW-Heizzentrale. Der freistehende Stahlschornstein führt die Abgase der beiden Dampfkessel sicher ab und ist für die hohen thermischen und mechanischen Belastungen der Anlage ausgelegt.

Die Kombination aus groß dimensioniertem Industrieschornstein, vier getrennten Innenrohren, geschweißten Abgasleitungen und integrierten Schalldämpfern schafft die Grundlage für einen zuverlässigen und langfristig sicheren Anlagenbetrieb.
