Michelau in Oberfranken

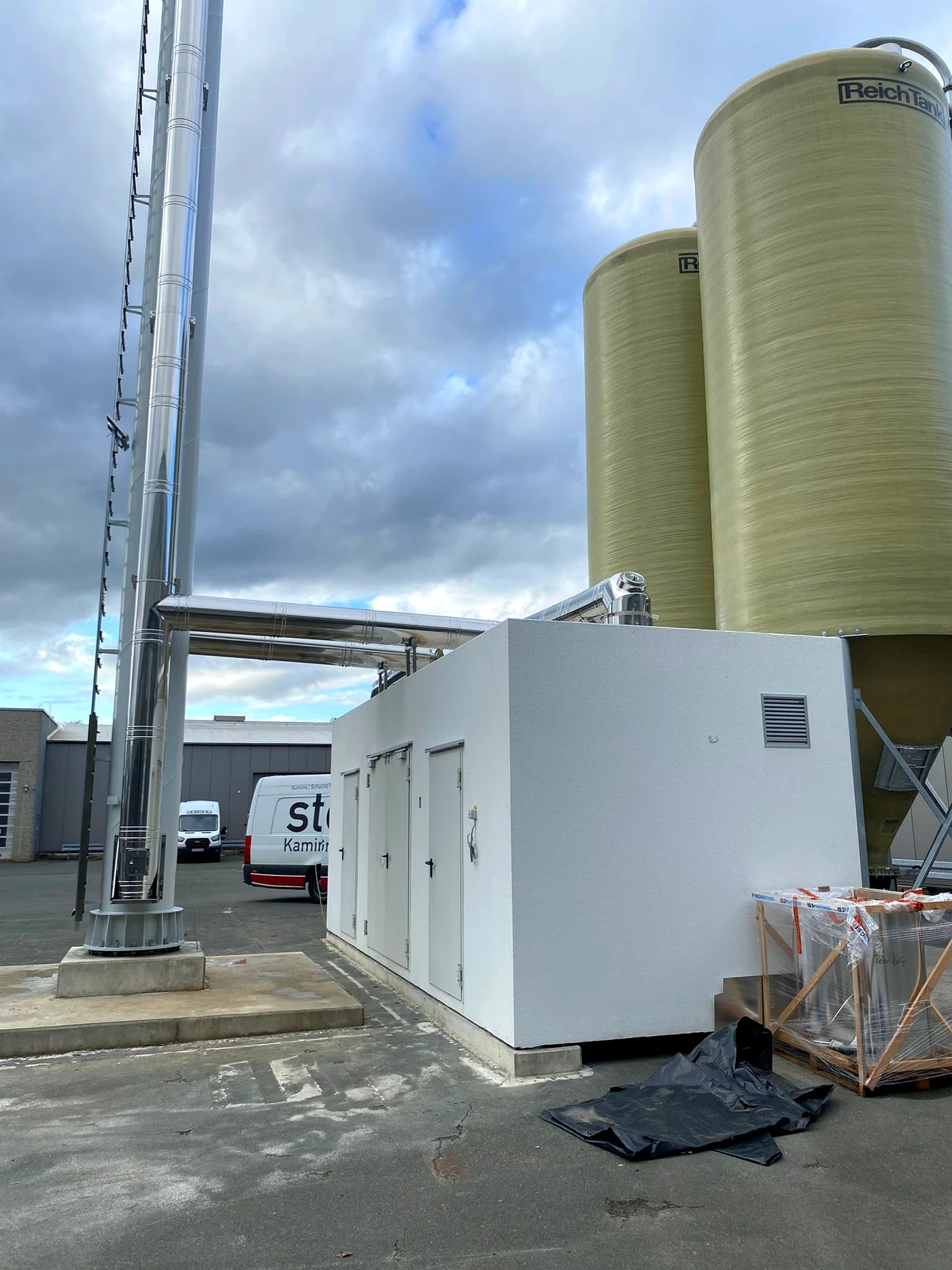

Ein freistehender Tragmast mit zwei doppelwandigen Edelstahlkaminen führt die Abgase von zwei Fröling-T4e-Hackschnitzelkesseln sicher bis auf 16 Meter Mündungshöhe ab.
Projektdaten
Die Aufgabe
Für die Energiebox von Fröling am Produktionsstandort der KOINOR Polstermöbel GmbH & Co. KG in Michelau sollte eine freistehende Kaminanlage errichtet werden.
Die beiden Fröling-T4e-Hackschnitzelkessel mit jeweils 350 kW benötigten eine dauerhaft sichere Abgasführung. Neben der statischen Konstruktion waren auch Wartungszugang, Messmöglichkeit und die Anbindung der beiden Feuerstätten zu berücksichtigen.
Das Konzept

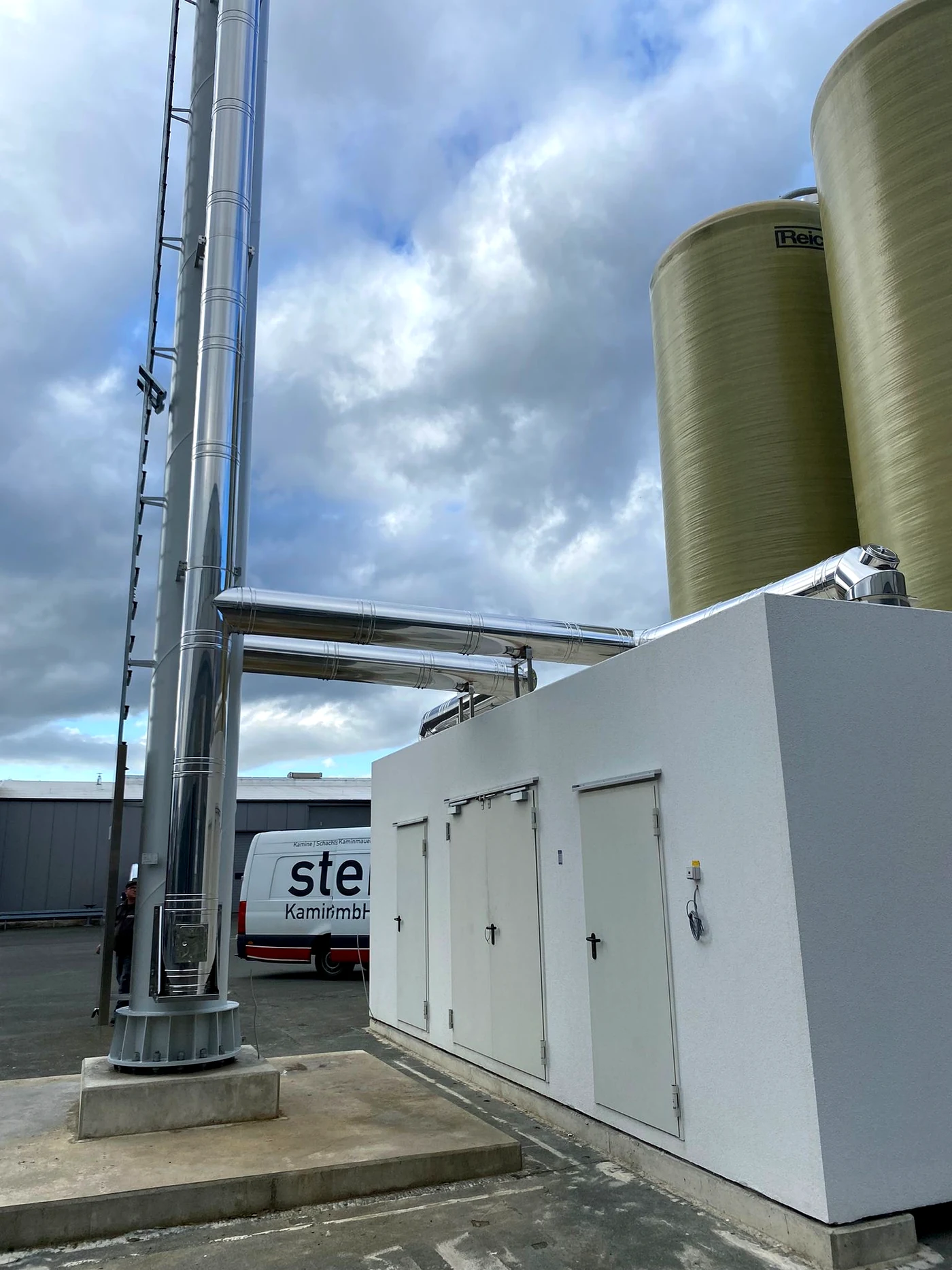

Die Anlage wurde als freistehender, einteiliger Tragmast mit Fußeinspannung ausgeführt. Zwei Aufnahmen am Tragmast tragen die doppelwandigen Edelstahlkamine.

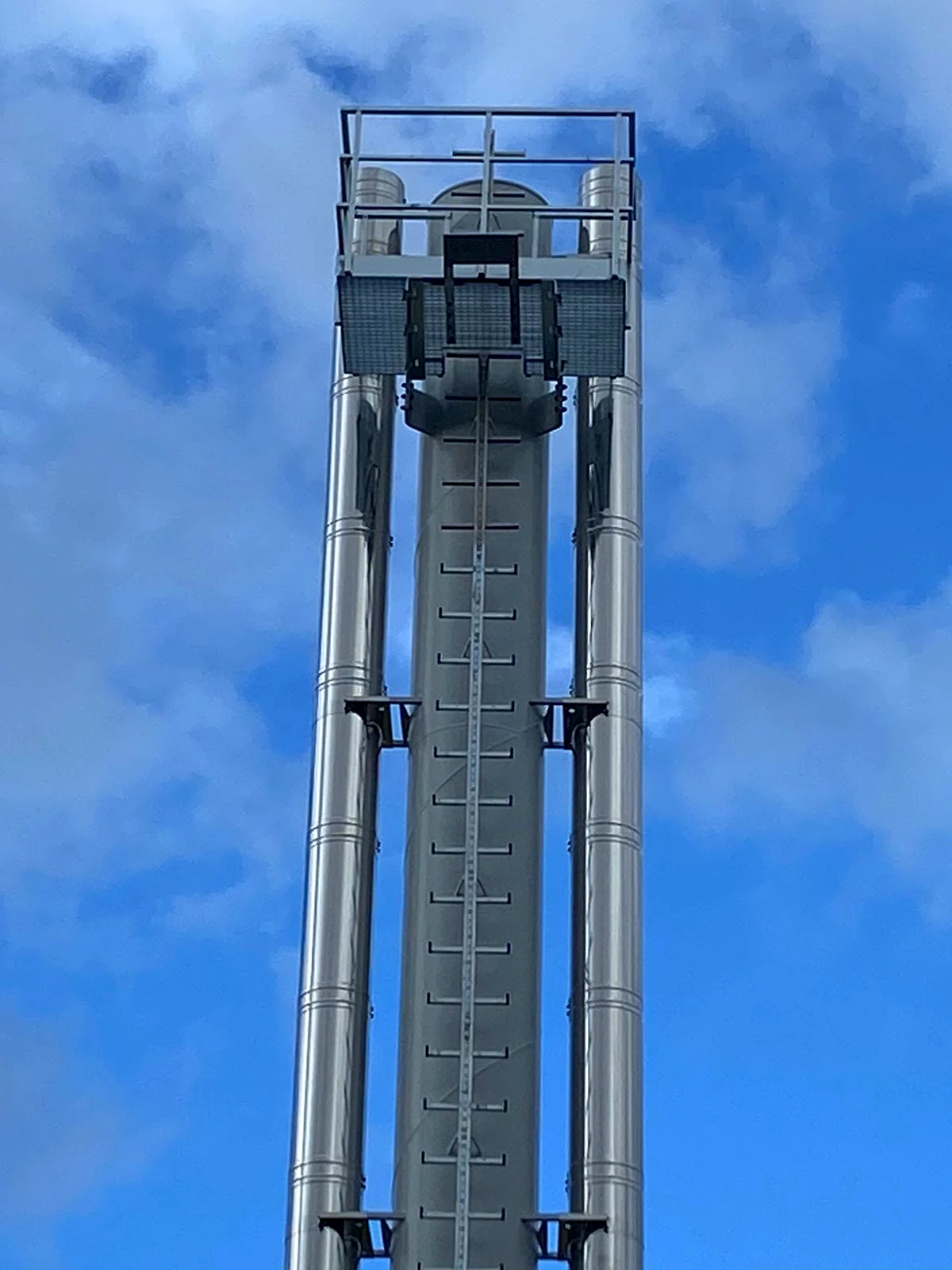

Eine Einholm-Sicherheitsleiter mit Fallschutz sowie eine Mess- und Arbeitsbühne ermöglichen den sicheren Zugang für Kontrolle und Messarbeiten.
Unsere Lösung
Stadter Kamintechnik lieferte und montierte den Tragmast sowie zwei doppelwandige Edelstahlkamine vom Typ Jeremias DW-SILVER. Die beiden Kaminzüge haben jeweils rund 15 Meter Höhe und einen Querschnitt von 300 Millimetern.

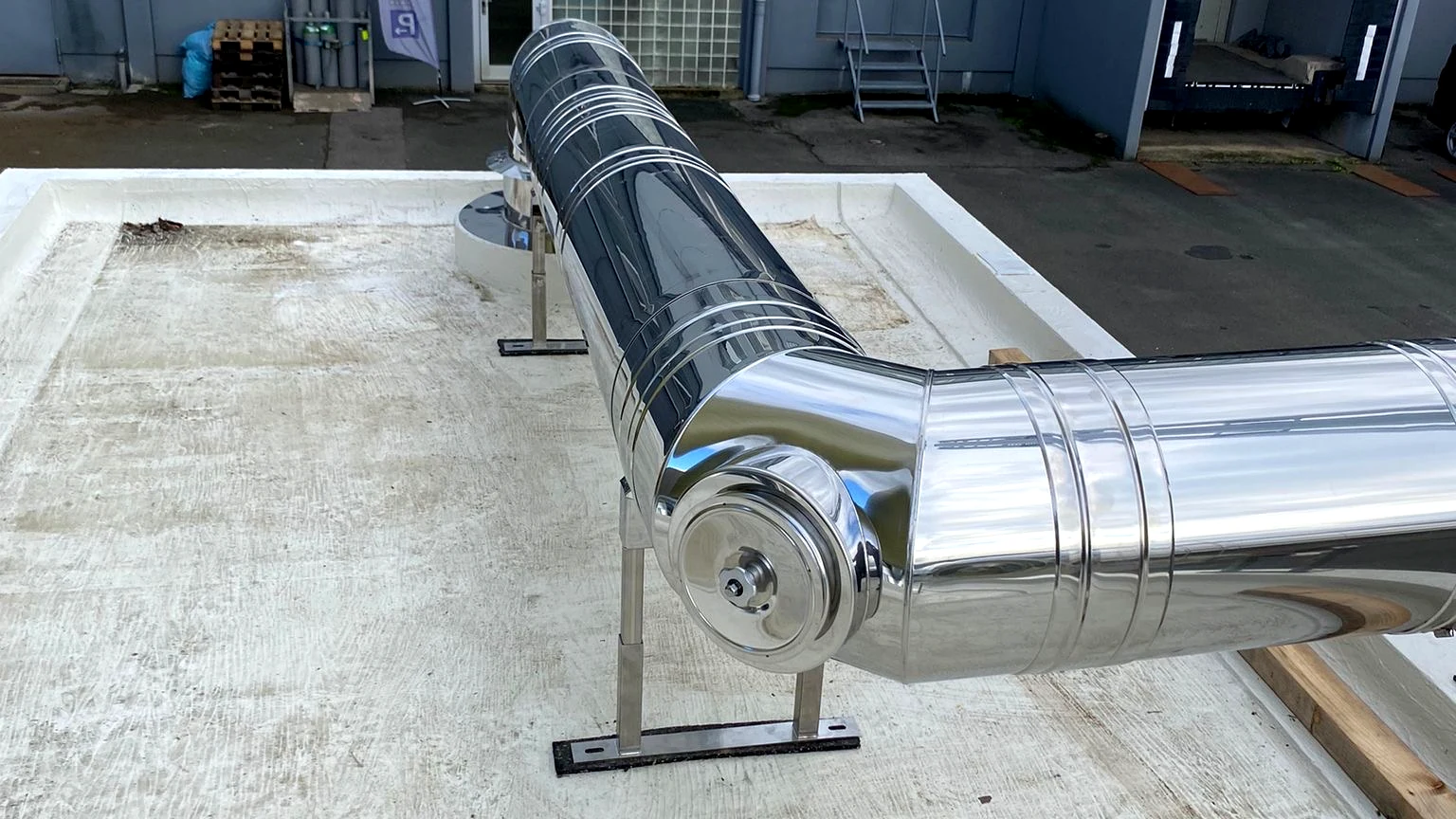

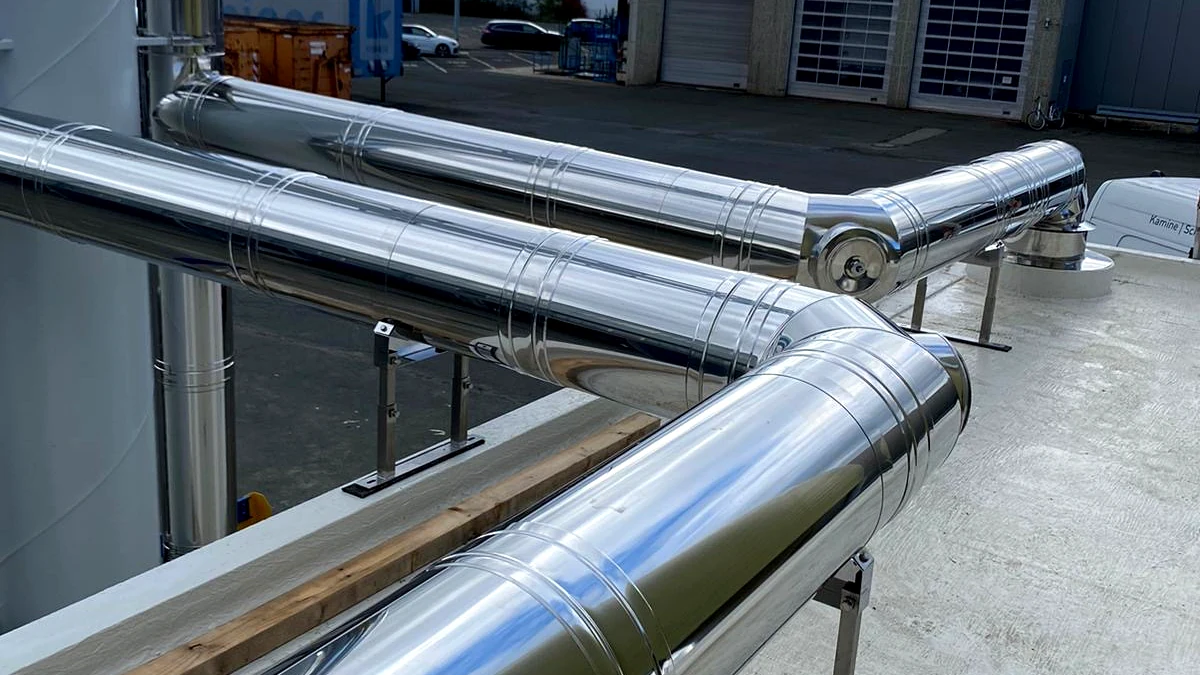

Die Verbindung zu den Feuerstätten erfolgt über zwei doppelwandige Jeremias-DW-FU-Leitungen mit jeweils rund 3,5 Metern Länge und 250 Millimetern Querschnitt. Reinigungsöffnungen, Reinigungswinkel und Zugbegrenzer wurden in die Leitungsführung integriert.
Das Ergebnis
Die fertige Kaminanlage bündelt Tragkonstruktion, zwei Abgaszüge und die Verbindungsleitungen in einem abgestimmten System. Die Abgase beider Hackschnitzelkessel werden getrennt und lotrecht über die freistehende Konstruktion abgeführt.
Wartungs- und Messbereiche sind über die Sicherheitsleiter und die Arbeitsbühne erreichbar. So bleibt die technische Anlage auch nach der Montage kontrollierbar und zugänglich.
Die Anlage im Detail
