Privat
Wohngebäude / Neubau
Ein Leichtbaukamin führt die Abgase des geplanten Pelletofens sicher durch das Gebäude. Über dem Dach geht das System in einen doppelwandigen Edelstahlschornstein in dunkler RAL-Farbe über.
Projektdaten
Die Ausgangssituation
In diesem Wohngebäude sollte nachträglich ein Pelletofen installiert werden. Da kein Schornstein vorhanden war, musste eine vollständige Abgasanlage neu geplant und umgesetzt werden.
Die Herausforderung bestand darin, den Kamin innerhalb des Gebäudes über mehrere Geschosse zu führen und dabei die vorhandene Dachkonstruktion sicher zu berücksichtigen.
Die Planung
Für das Projekt wurde ein Leichtbaukamin-System gewählt, das sich in den Gebäudegrundriss integrieren lässt. Über dem Dach erfolgt der Systemwechsel auf einen doppelwandigen Edelstahlschornstein in RAL-Farbe.
Zur Planung gehörten außerdem die Schornsteinhöhenberechnung nach VDI 3781 sowie die Abstimmung der Ausführung mit dem zuständigen Schornsteinfeger.
Die Besonderheit

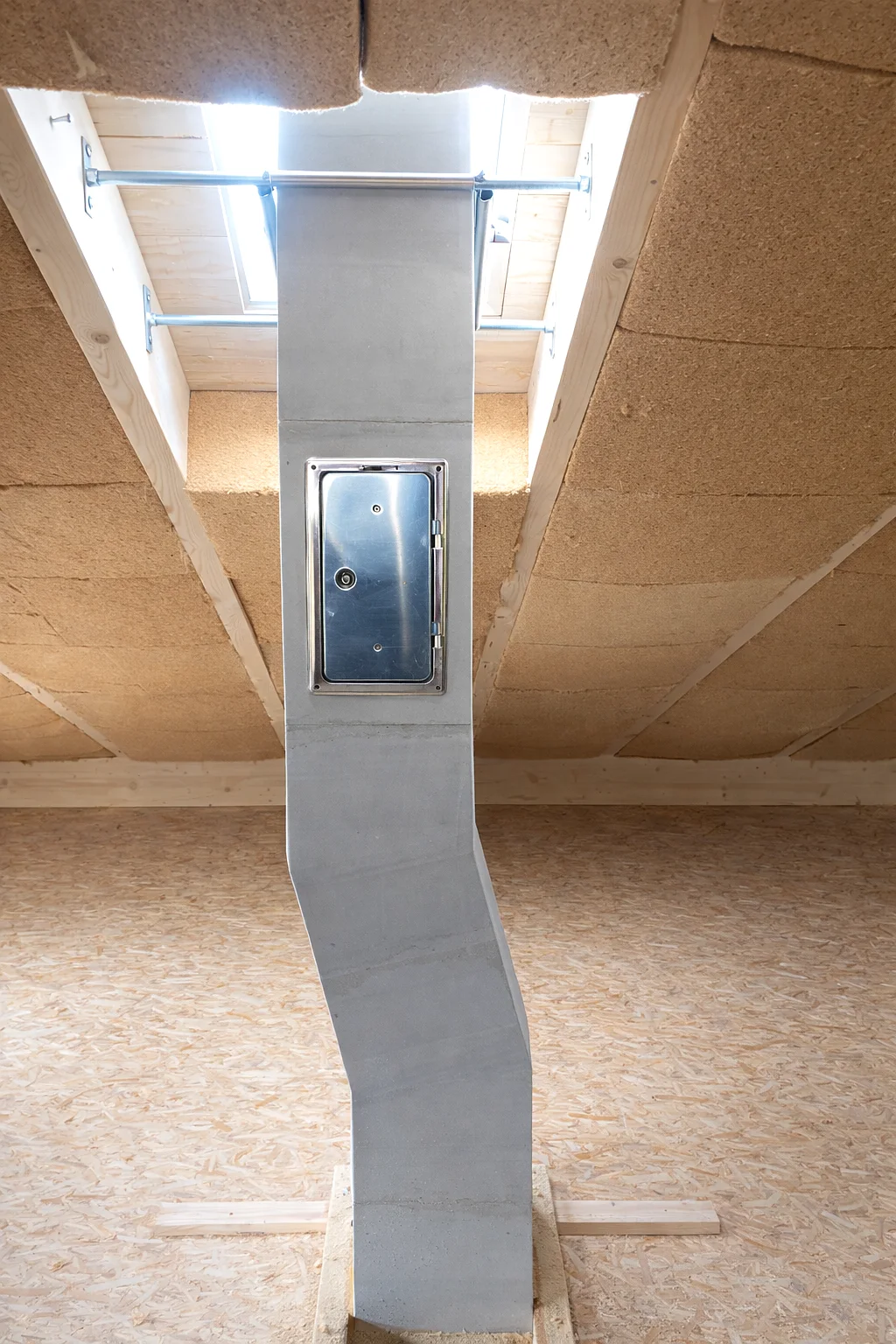

Im Bereich des Dachbodens mussten vorhandene Holzbalken der Dachkonstruktion berücksichtigt werden. Deshalb wurde ein kleiner Versatz in den Kaminverlauf integriert.
So konnte der Leichtbaukamin an der tragenden Konstruktion vorbeigeführt werden, ohne in die Dachbalken eingreifen zu müssen.
Die Ausführung

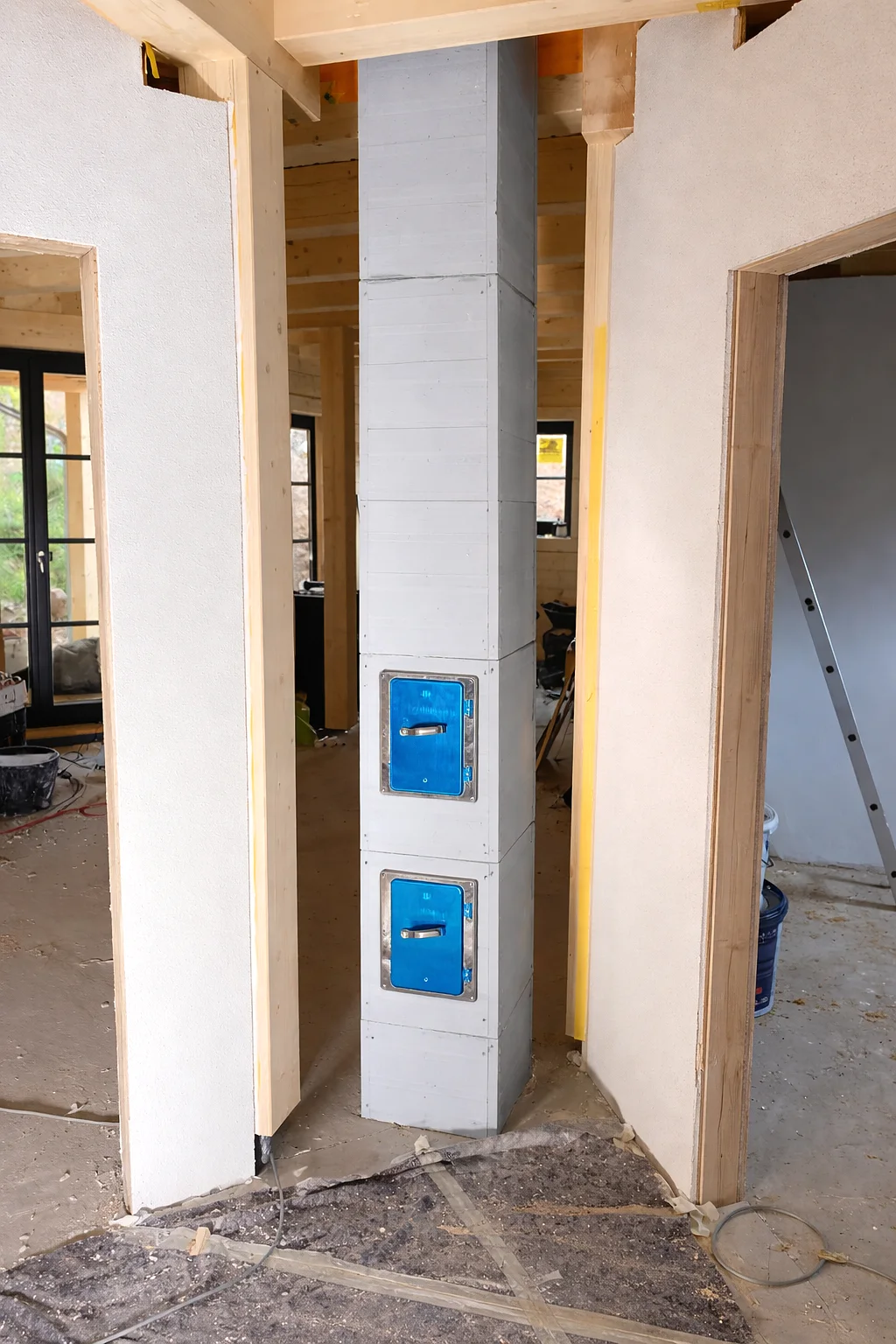

Nach der Vorbereitung der erforderlichen Durchführungen wurde der Leichtbaukamin im Gebäude aufgebaut. Im Dachbereich entstand anschließend der Übergang zum doppelwandigen Edelstahlschornsteinsystem.
Der schwarz ausgeführte Edelstahlschornstein wurde durch das Dach geführt und die gesamte Anlage für den späteren Anschluss des Pelletofens vorbereitet.
Das Ergebnis
Der neu installierte Kamin schafft die Voraussetzung für den sicheren Betrieb des geplanten Pelletofens. Der Leichtbaukamin verläuft platzsparend durch das Gebäude, während der doppelwandige Edelstahlschornstein die Abgase zuverlässig über das Dach führt.
Durch den geplanten Versatz konnte die bestehende Dachkonstruktion unverändert bleiben. Die dunkle RAL-Ausführung fügt sich zugleich unauffällig in die Dachfläche ein.
Vom Innenraum bis über das Dach
